概要

薄板板金加工.comで稼働中の設備についてご紹介します

切断加工

ファイバーレーザー加工機
種類 ファイバーレーザー加工機
メーカー 村田機械
型式 LS3015FC
台数 1台



この村田機械製のファイバーレーザー加工機は、薄板板金加工.comでは板厚t0.5mm以上の薄板のブランク加工に使用しており、500mmの長さの場合、±0.05mmの精度で加工が可能です。純アルミや銅など高反射材のブランク加工にも対応しております。さらに自動搬送システムにより夜間の自動連続運転にも対応。省人化された高速・高品位の切断工程が、薄板板金加工.comのスピード対応を支えています。

超精密ファイバーレーザー加工機
種類 ファイバーレーザー加工機
メーカー 澁谷工業
型式 SPF3907
台数 1台

この澁谷工業製のファイバーレーザー加工機は、村田機械製のファイバーレーザー加工機よりも薄い板を高精度に加工ができるものです。板厚はt0.03まで対応可能で、加工精度は200mmの長さの場合で±0.03までを実現します。また、小径穴を加工することも得意で、最小穴径はΦ0.15となっております。

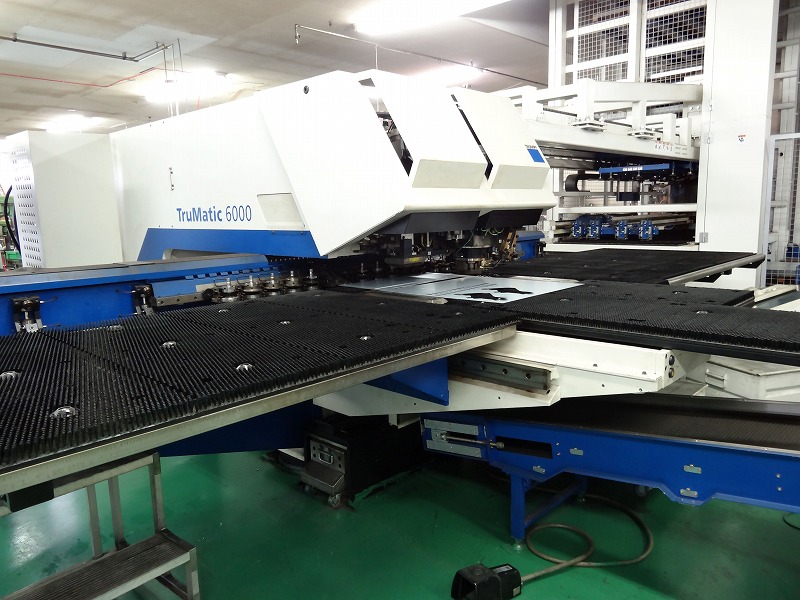

レーザーパンチ複合加工機
種類 レーザーパンチ複合加工機
メーカー TRUMPF
型式 TruMatic
台数 1台

こちらのTRUMPF製のレーザーパンチ複合加工機は、レーザー加工に加え、抜き、バーリング、タップ加工を同時に行うことができるものです。板厚はt0.6mm~3.2mm(※タップは、t0.8mm~3.2mmm)まで対応しており、金型は最大88種類まで自動交換することが可能です。薄板板金加工.comでは標準金型に加えて、必要に応じて特注金型を社内で製作することが可能ですので、お客様のご要望に応じて柔軟な対応を行うことができます。

曲げ加工

ベンダー6ton~20ton
種類 ベンディングマシン
加圧能力 メーカー 型式 台数
6t アマダ FMB-062 5台
7t アマダ Smart7 2台
18t ファブエース FMB-184NT 4台
20t アマダ FMB-208 2台

薄板板金加工.comの高精度加工を実現するために必要不可欠なのが、計13台保有している6~20tのベンディングマシンです。圧力の違う4種のベンディングマシンは薄板に対する曲げや高精度な曲げに優れているのが大きな特徴で、ACサーボモーター制御のためD軸単位は0.001mmまで調整可能です。さらに、板厚t0.1~1.2mmの曲げに対応するために社内で製作した金型を数多く保有しておりますので、これらをフル活用したスピード対応が可能です。

ATC付きハイブリッドベンディングマシン
種類 ATC付ハイブリッドベンディングマシン
メーカー アマダ
型式 HG1003ATC
加圧能力 100t
台数 1台

このアマダ製のハイブリッドベンディングマシンの最大の特徴は、金型自動交換装置(ATC)を搭載していることです。これまで手作業で行ってきた金型の段取りを自動化することで、トータルの加工時間を大幅に削減することができます。さらにステップベンドが可能なので、効率よく曲げ加工を行えることも特徴のひとつです。ベンディングマシンとしてのスペックも高く、2台の角度センサーを搭載しており、、曲げ角度±15′の高精度な加工にも対応しています。板厚はt0.8~5mmと幅広い板厚に対応可能です。

絞り加工

高速・高精度サーボベンディングマシン
種類 ACサーボプレス
メーカー コマツ産機
型式 HCP3000
台数 1台

このコマツ産機製のサーボプレス:HCP3000は、加圧能力80Ton、板厚2mmまでの薄板のプレスに対応しています。ACサーボにより細かい圧力の制御が可能であり、薄板板金加工.comでは1~200個程度までの小ロットの絞り加工に使用しています。

溶接

YAGレーザー溶接機
種類 YAGレーザー溶接機
メーカー コヒレント
型式 Paformance-100101693/808
台数 1台

薄板板金加工.comでは、薄板の溶接にも対応ができるよう、コヒレント製のYAGレーザー溶接機を導入しております。 当初、TIG溶接では、アルミは板厚1.0mm以上、ステンレスは板厚0.5mm以上の溶接しか対応できませんでしたが、YAGレーザー溶接では、板厚0.1mmから8.0mmまで、すべての板厚の溶接が可能となりました。アルミやステンレスに加え、リン青銅や真鍮等の溶接も可能で、電子部品などの加工依頼にも対応ができます。またYAGレーザー溶接は、熱影響を最小限に抑えた歪みのない溶接が可能です。写真は、板厚0.2mmのアルミに内径φ1.0のパイプを溶接したものです。水を入れても溶接箇所からの漏れはなく、パイプから水が流れます。

カシメ加工

ハイブリッドカシメ機
種類 ハイブリッドカシメ機
メーカー ファブエース
型式 FCP-50i
台数 1台

このファブエース社のハイブリッドカシメ機は、トルク管理機能および合否判定機能があるので、カシメ不良品をゼロにすることが可能です。また加工データの履歴を保存できるのでリピート品の加工に適しています。

熱処理

高性能小型ポット電気炉
種類 コンパクトサイズ縦型電気炉
台数 1台

薄板板金加工.comの特徴の1つに社内一貫加工体制があります。その体制を支えているのが、このコンパクトサイズ縦型電気炉です。こうした熱処理設備を保有することで、薄板のテンパー処理を社内で対応することができるため、外部に依頼するよりも短納期での対応が可能です。

ガス冷却専用焼入れ・焼戻し炉
種類 ガス冷却焼入れ・焼戻し炉
メーカー サーマル
型式 SAG-40
台数 1台

薄板板金加工.comでは、ガス冷却焼入れ・焼戻し炉も自社で保有しております。これにより、内製した金型への熱処理を社内で行うことができ、翌日からその金型を使用して加工が可能なため、薄板加工品をスピーディーにご提供することができます。

ワイヤー放電加工

ワイヤー放電加工機
種類 ワイヤー放電加工機
メーカー 三菱電機 ファナック
型式 MV2400R α-C400iB
台数 2台 1台

薄板板金加工.comは5台のワイヤー放電加工機を保有し、必要な金型を社内でスピーディに製作する体制を整えています。また、ワイヤー線径はΦ0.1~0.3、加工精度は±0.005mmと非常に精度の高い加工が可能です。

洗浄処理

真空超音波洗浄機
種類 真空洗浄乾燥装置
メーカー シャープ
型式 UC-700AD
台数 1台

このシャープ製の真空洗浄乾燥装置は、薄板加工品に付着した切粉や油分を洗浄、除去し、乾燥まで行うことができる装置です。薄板板金加工.comが製作する部品は、医療機器・電子機器・半導体装置など、品質基準が厳しい業界に納入することが多いため、こうした洗浄装置も取り揃えることで対応力を高めています。

検査設備

三次元測定機
種類 三次元測定機
メーカー 東京精密
型式 XYZAX mjuNEX5/8/4-C6
台数 1台

薄板板金加工.comが高精度な製品をお客様へお届けし、安心してお使いいただけている理由の1つに、検査設備が充実していることが挙げられます。その中でも、東京精密製の三次元測定機は、精度保証±4μmと高精度な測定が可能です。プローブ径は最小Φ0.7mmから取り揃えており、穴径はΦ1から測定ができます。さらに、4種類のプローブの自動交換ができるので、多様な形状をスピーディーに測定できます。

画像測定機
種類 画像測定機
メーカー ミツトヨ
型式 QV-L202ZIL-D
台数 1台

このミツトヨ製の画像測定機は約200倍まで拡大可能な測定機で、プログラムを予め組んでおけばボタンひとつで測定可能であること、高精度な検査も可能であること(精度保証:±4μm)が特徴です。 薄板板金加工.comでは三次元測定機で測定できない微細なものに使用しており、250×200×150mmまで測定可能です。

表面粗さ測定機
種類 表面粗さ測定機
メーカー 東京精密
型式 SURFCOM 1400G-12
台数 1台

この東京精密製の表面粗さ測定機は、ワークに傷をつけずに測定ができるので銅やアルミなど柔らかい材質も測定が可能です。さらに、予めプログラムを組んでおけば、内径・外径・段差を一工程で繰り返し測定することができるので、測定のばらつきを抑えた正確な検査を行うことができます。また内径の測定もφ2から対応可能です。

ワンショット3D測定マイクロスコープ
種類 ワンショット3D測定マイクロスコープ
メーカー キーエンス
型式 VR-3000
台数 1台

このキーエンス製のワンショット3D測定マイクロスコープは、 スキャンした面を3Dで表示し、全体の形状やうねりを確認することができます。さらに寸法測定の性能も高く、微細加工品や薄板加工品における穴の径や、ノギスでは測れない小さい加工品の測定も可能であり、非接触で面粗さも測定できます。

保有設一覧

種類メーカー型式台数
CO2レーザー加工機TRUMPFTruMatic1台
ファイバーレーザー加工機澁谷工業SPF39071台
ファイバーレーザー加工機村田機械LS3015FC1台
シャーリングアマダDCT-12651台
メタルエステエステーリンクME-21031台
コマツACサーボ油圧コマツHCP30001台
ACサーボプレスコマツ産機H1F601台
NCパンチプレスアマダMERC Type M1台
レベラーナショナルテックHR30LW-K15W400R151台
ベンディングマシンアマダFMB-2082台
ベンディングマシンアマダFMB-0625台
ベンディングマシンアマダEG6013-012台
ベンディングマシンアマダHG1003ATC1台
ベンディングマシンOTCSmart72台
ベンディングマシンアマダFMB-184NT4台
リベッティングマシンブラザー工業BR1-1-31台
ハイブリッドカシメ機ファブエースFCP-50i1台
ガス焼入焼戻炉サーマルSAG-401台
ワイヤカット放電加工機三菱電機MV2400R2台
ワイヤカット放電加工機ファナックα-C400iB1台
磁気研磨機プライオリティプリティックMV1台
回転バレル研磨機TIPTONHS-2-4V II1台
平面研削盤日興機械NFG-5151台
平面研磨機岡本工作機械製作所1D40-ST1台
自動溶接機アマダVC-7001台
インバータTig溶接機松下YC-300BP21台
インバータTig溶接機松下YC-300BP41台
半自動溶接機愛知産業TPS2700CMT1台
直流スポット溶接機アマダID40ST1台
レーザーマーカーキーエンスMD-X10001台
真空洗浄乾燥装置シャープUC-700AD1台
CADCAM松浦機械GIBBS CAM3台
3D-CAM牧野フライスFF ⁄ CAM1台
2D-CADCAMCNC SoftwareMASTER CAM1台
2D-CADCAMゴードーソリューションNASUKA1台
3D-CADVero SoftwareVISI1台
3D-CADDassault SystemesSOLID WORKS1台
3D-CADSiemens PLM SoftwareSOLID EDGE1台
2D-CADCAMAMADAALFA-11台
2D-CADCAMキャドマックCADMAC6台
三次元測定機東京精密XYZAX mjuNEX5/8/4-C61台
画像測定機ミツトヨQV-L202ZIL-D1台
表面粗さ測定機東京精密SURFCOM 1400G-121台
ワンショット3D測定マイクロスコープキーエンスVR-30001台
